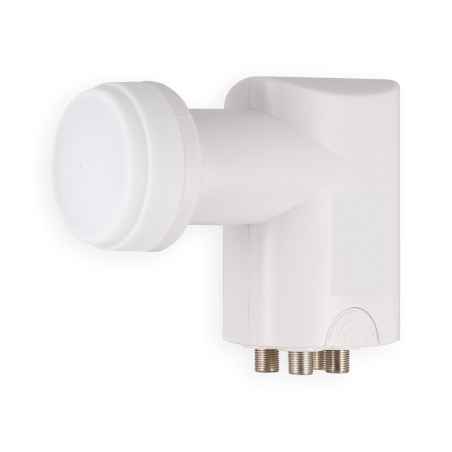

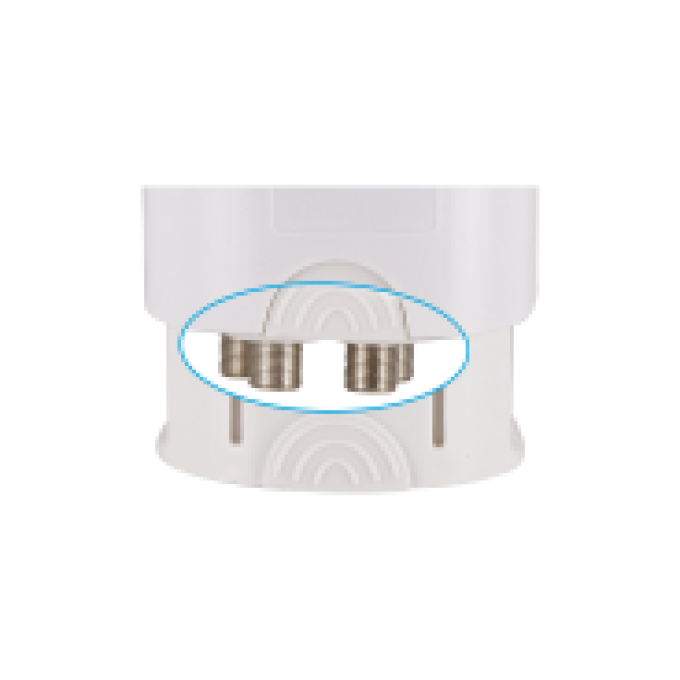

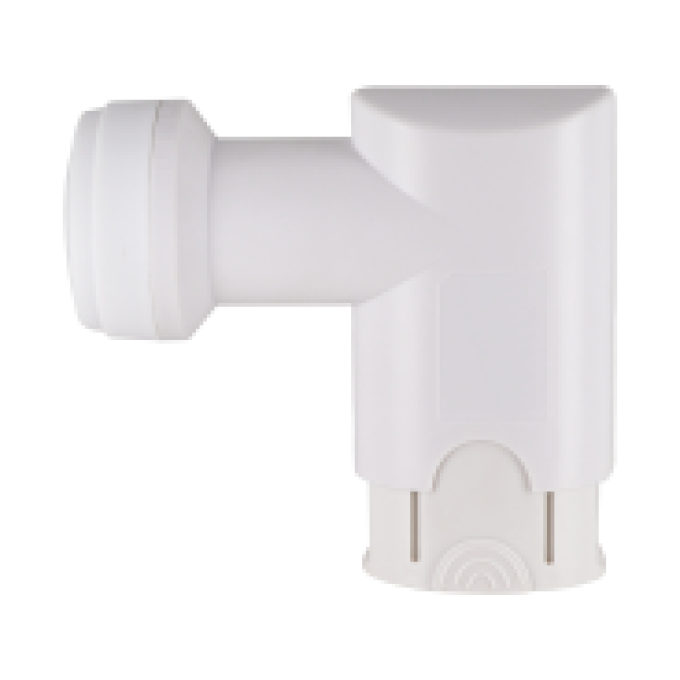

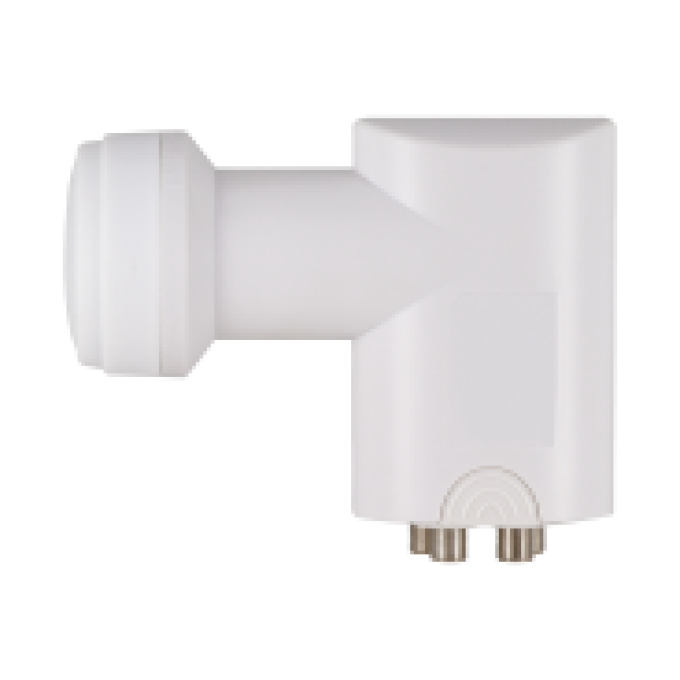

LNB universel Quad
5702663048362
5702663048362
LNB universel Quad
TRIAX
LNB universel Quad haut gain
En stock : expédition immédiate
Description
- Qualité, faible encombrement
- Technologie RF de pointe
- Excellente isolation crosse-polarité
- Faible facteur de bruit / bruit de phase
- Gain élevé / faible consommation
- Résistance aux intempéries et aux environnements difficiles
- Gamme complète Single, Twin, Quad, Quattro et modèles à gain élevé
CARACTÉRISTIQUES ÉLECTRIQUES
| Impédance | 75 Ω |
GAIN
| Linéarité du Gain (en dehors de 26 MHz) | +/-0.5 dB |
| Gain de conversion (typique) | 55...65 dB |
| Facteur de bruit max. | typ 0.3 dB |
CARACTÉRISTIQUES
| Bruit de phase à température ambiante - 1 kHz | - 60 dBc/Hz |
| Bruit de phase à température ambiante - 10 kHz | - 80 dBc/Hz |
| Bruit de phase à température ambiante - 100kHz | - 100 dBc/Hz |
| Niveau des parasites | - 60 (max.) dBm |
| Réjection de la fréquence image (min) | 40 dB |
| Sortie VSWR | 2.0:1 |
| Diamètre du cornet | Ø 40 mm |
| Dérive en température de l'O.L. | ± 1.5 MHz between -40°C to +60°C, +/-1dB @ 25°C |
| Type de LNB | Quad |
ISOLATION
| Isolation polarisation croisée | 20 dB |
FREQUENCY RANGE
| Fréquence d'entrée bande basse | 10.7...11,7 GHz |
| Fréquence d'entrée bande haute | 11.7...12.75 GHz |
| Fréquence de sortie basse bande | 950...2150 MHz |
| Fréquence de l'O.L. – Bande basse | 9.75 GHz |
| Fréquence de l'O.L. – Bande haute | 10.6 GHz |
OPÉRATIONNEL
| Tension de fonctionnement vertical | 10.5...14.5 V/DC |
| Tension de fonctionnement horizontal | 15.5...21.0 V/DC |
| Température de fonctionnement | -30...60 °C |
MÉCANIQUE
| Type de réflecteur | Offset |
| Couleur | RAL 7035 - Gris clair |
