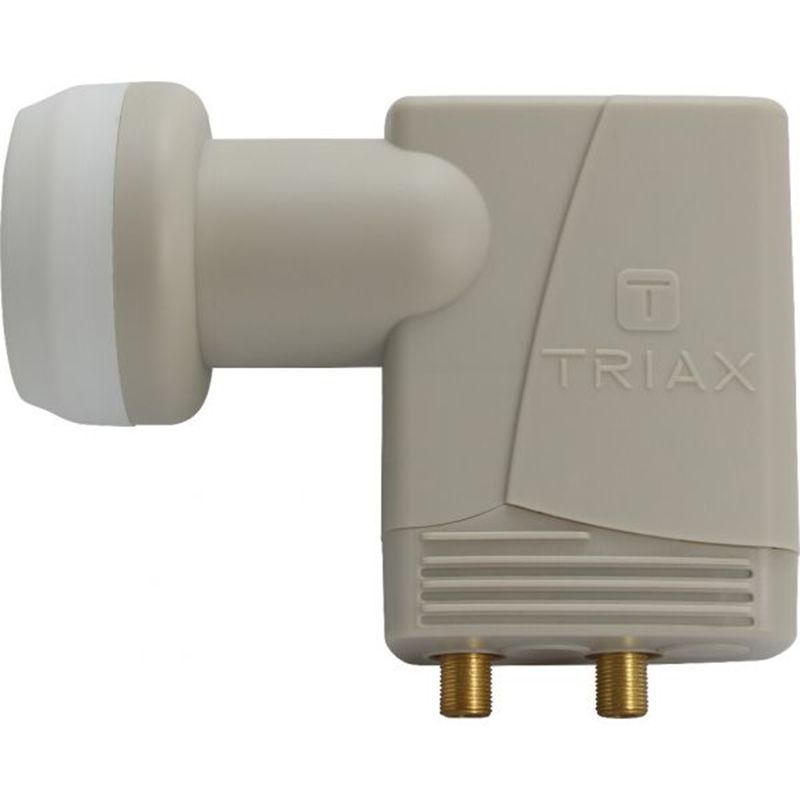

LNB Twin TTW 200 Gold

LNB Triax 2 sorties TTW 200 Gold

· Qualité, faible encombrement
· Technologie RF de pointe
· Excellente isolation crosse-polarité
· Faible facteur de bruit / bruit de phase
· Gain élevé / faible consommation
· Résistance aux intempéries et aux environnements difficiles

Caractéristiques
Bruit de phase à température ambiante - 1 kHz | -55 dBc/Hz
Bruit de phase à température ambiante - 10 kHz | -80 dBc/Hz
Bruit de phase à température ambiante - 100kHz | -90 dBc/Hz
Réjection de la fréquence image (min) | 40 dB
Sortie VSWR 2.5:1
Diamètre du cornet | mm Ø 40 mm
Dérive en température de l'O.L. ± 2 MHz
Type de LNB Twin
Bande de fréquences
Fréquence d'entrée bande basse | GHz : 10.7...11,7 GHz
Fréquence d'entrée bande haute | GHz : 11.7...12.75 GHz
Fréquence de sortie basse bande | MHz : 950...2150 MHz
Fréquence de l'O.L. – Bande basse | GHz : 9.75 GHz
Fréquence de l'O.L. – Bande haute | GHz : 10.6 GHz
L.O. technologie : PLL
Gain
Gain de conversion (typique) | dB : 53...68 dB
Facteur de bruit max. | dB : 0.3 dB
Isolation
Isolation polarisation croisée | dB : 20 dB
Caractéristiques électriques
Impédance | Ω : 75 Ω
Opérationnel
Consommation | mA : 170 mA
Tension de fonctionnement vertical | V/DC : 11.5...14.0 V/DC
Tension de fonctionnement horizontal | V/DC : 16.0...20.0 V/DC
Température de fonctionnement | °C : -30...60 °C
